Mint a portál megmunkáló központok tapasztalt szállítója, megértem, hogy ezeknek a kifinomult gépeknek a telepítése kritikus lépés, amely aprólékos figyelmet igényel a részletekre. A megfelelő telepítés nemcsak biztosítja a portál megmunkáló központ optimális teljesítményét, hanem kiterjeszti a szolgáltatási élettartamát és növeli a működési biztonságot. Ebben a blogban belemerülök a portál megmunkáló központ kulcsfontosságú telepítési követelményeibe, értékes betekintést nyújtanak azok számára, akik ezt a nagy teljesítményű berendezést szeretnének integrálni a gyártó létesítményeikbe.
Helyszíni előkészítés
A portál megmunkáló központ telepítésének első és legfontosabb követelménye a megfelelő hely elkészítése. A helyszínnek elég tágasnak kell lennie, hogy elférjen a géphez, és lehetővé tegye a karbantartáshoz és az üzemeltetéshez való könnyű hozzáférést. Általános hüvelykujjszabály, hogy legalább 1,5–2 méter távolságot hagyjon a gép körül.
A padlónak, ahol a portál megmunkálási központot be kell szerelni, síknak és szintnek kell lennie. Bármely egyenetlenség a gép eltérítéséhez vezethet, ami működés közben rezgést okozhat, befolyásolva a megmunkálási pontosságot és potenciálisan károsítva a gép alkatrészeit. Javasoljuk, hogy egy nagy precíziós szintű műszert használjon a padló szintjének ellenőrzésére, maximális megengedett eltéréssel legfeljebb ± 0,5 mm / négyzetméter.
Ezenkívül a padlónak elegendő terhelési képességgel kell rendelkeznie. A portál megmunkáló központok nehéz berendezések, és a súly a modelltől és a méretétől függően jelentősen változhat. Például egy nagy méretű portál megmunkálási központ több tonnát súlyozhat. Ezért konzultálni kell egy szerkezeti mérnökkel annak felmérése érdekében, hogy a padló képes -e támogatni a gép súlyát és bármilyen további terhelést a működés közben.
Tápegység
A stabil és megfelelő tápegység elengedhetetlen a portál megmunkáló központ normál működéséhez. A telepítés előtt gondosan felül kell vizsgálni az adott gépmodell energiaigényét. Ezek a követelmények általában magukban foglalják a feszültséget, a frekvenciát és a fázist.
A legtöbb portál megmunkáló központ három fázisú tápegységet igényel. A feszültségnek a gép megadott tartományában kell lennie. A névleges feszültségtől való jelentős eltérés hibákat okozhat, például az elektromos alkatrészek túlmelegedését vagy a vezérlőrendszer instabil működését. Például, ha a névleges feszültség 380 V, akkor a tényleges feszültséget ennek az értéknek a ± 5% -án belül kell tartani.
Gondoskodni kell arról is, hogy az áramellátás elegendő kapacitással rendelkezik a portál megmunkáló központ csúcsteljesítményének kielégítéséhez. Ez magában foglalhatja a létesítmény elektromos infrastruktúrájának frissítését, ha a meglévő tápegység nem megfelelő. Ezenkívül a megfelelő földelés alapvető fontosságú a gép és a kezelők elektromos veszélyektől való védelme érdekében. Az elektromos telepítési szabványok szerint egy megfelelő kereszteződéssel ellátott földelő huzalt kell felszerelni.
Környezeti feltételek
Az a környezet, amelyben a portál -megmunkálási központ működik, jelentős hatással lehet annak teljesítményére és élettartamára. A hőmérséklet és a páratartalom két kulcsfontosságú környezeti tényező, amelyeket gondosan ellenőrizni kell.
A portál megmunkálási központ ideális hőmérsékleti tartománya általában 20 ° C és 25 ° C között van. A szélsőséges hőmérsékletek a gépkomponensek hőtágulást vagy összehúzódást okozhatnak, ami méretváltozásokhoz vezet és befolyásolja a megmunkálási pontosságot. Például egy forró környezetben az orsó kibővülhet, ami megnövekedett futási és csökkentett megmunkálási pontosságot eredményez.
A páratartalom szintén fontos szerepet játszik. A magas páratartalom a fém alkatrészek korrózióját és az elektromos alkatrészek károsodását okozhatja. A relatív páratartalmat 40% és 60% között kell tartani. Ennek elérése érdekében szükség lehet a páratlanok vagy a levegő -kondicionáló rendszerek, különösen a magas páratartalommal rendelkező területeken.
Ezenkívül a telepítési helynek mentesnek kell lennie a túlzott portól, szennyeződésektől és rezgésektől. A por beléphet a gép mozgó alkatrészeibe és elektromos rendszereibe, kopást és potenciális hibákat okozva. A közeli gépekből vagy külső forrásokból származó rezgések megzavarhatják a megmunkálási folyamatot és befolyásolhatják a késztermékek pontosságát. Ha szükséges, a rezgés - elszigetelő párnák felhasználhatók a rezgések hatását a portál megmunkálási központra.
Gépi összeszerelés és igazítás
Miután a helyszín, az áramellátás és a környezeti feltételek készen állnak, a következő lépés a portál megmunkáló központ összeszerelése és összehangolása. Ehhez a folyamathoz képzett technikusok és speciális eszközök szükségesek.
Az összeszerelés során a portál megmunkáló központ összes alkatrészét gondosan kell felszerelni a gyártó utasításai szerint. Ez magában foglalja a portálstruktúrát, az orsót, a táblázatot és a vezérlőrendszert. A gép stabilitásának biztosítása érdekében minden csatlakozást megfelelően meg kell szorítani.
Az igazítás kulcsfontosságú lépés a portál megmunkáló központ pontosságának biztosítása érdekében. A lineáris útmutatókat, a golyócsavarokat és más mozgás -vezérlőelemeket pontosan be kell igazítani. A lézeres igazítási rendszereket gyakran használják a nagy pontosságú igazítás eléréséhez. A különböző tengelyek párhuzamosságának és merőlegességének a meghatározott tolerancia tartományon belül kell lennie. Például az x - tengely és az y tengely párhuzamosságának méterenként ± 0,05 mm -en belül kell lennie.
Tesztelés és üzembe helyezés
A gép összeszerelése és igazítása után egy sor tesztet és üzembe helyezési eljárást kell végrehajtani. Ezeket a teszteket úgy tervezték, hogy igazolják a portál megmunkáló központ teljesítményét, és biztosítsák, hogy megfeleljen a megadott követelményeknek.
Az első teszt az elektromos teszt, amely ellenőrzi a vezérlőrendszer, a motorok és más elektromos alkatrészek funkcionalitását. Minden elektromos csatlakozást meg kell vizsgálni a megfelelő szigetelés és folytonosság szempontjából. A vezérlőrendszernek képesnek kell lennie arra, hogy pontosan szabályozza a géptengelyek mozgását és a megmunkálási programokat.
A mechanikai teszt magában foglalja a gép különböző sebességgel és terheléssel történő futtatását, hogy ellenőrizze a mozgás simaságát és a mechanikus alkatrészek teljesítményét. Az orsót meg kell vizsgálni annak forgási pontossága, teljesítménye és hőmérséklet emelkedése érdekében. A mechanikai vizsgálat során bekövetkező bármilyen rendellenes zajt vagy rezgést azonnal meg kell vizsgálni és azonnal meg kell oldani.
Végül megmunkálási tesztet kell végezni egy teszt munkadarab segítségével. A teszt munkadarabot egy előzetesen tervezett program szerint kell megmunkálni, és meg kell mérni a megmunkált alkatrész dimenziós pontosságát és felületi kivitelét. Ha az eredmények nem felelnek meg a követelményeknek, további beállításokra lehet szükség a gépbeállításokhoz vagy az igazításhoz.
Termékkínálatunk

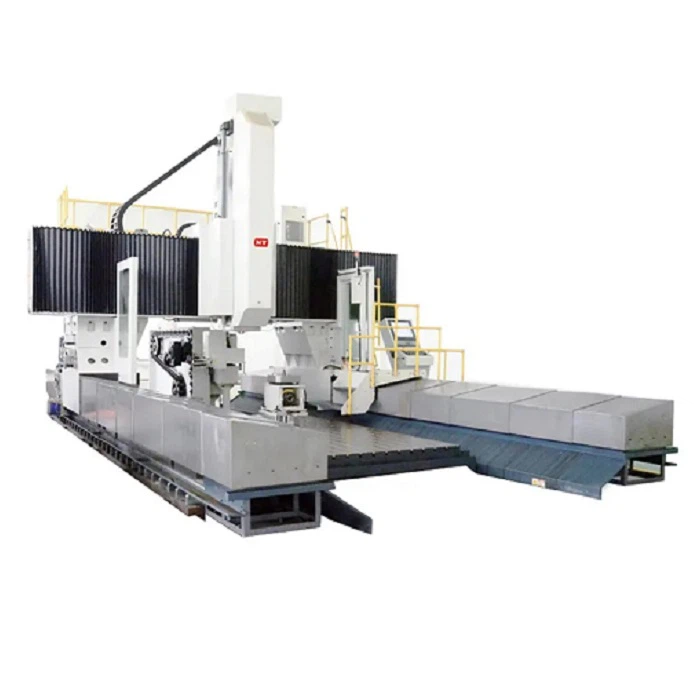

Cégünkben a portál megmunkáló központok széles skáláját kínáljuk ügyfeleink változatos igényeinek kielégítésére. A miénk5 tengely portál megmunkálási központNagyszerű precíziós megmunkálási képességeket biztosít a komplex alkatrészek számára, lehetővé téve a többoldalú megmunkálást egyetlen beállításban. A4 tengely portál megmunkálási központalkalmas olyan alkalmazásokra, amelyek rotációs mozgást igényelnek a lineáris mozgás mellett. És a miPortál megmunkálási központ rögzített asztallalStabilitást és pontosságot kínál a nagy méretű megmunkálási projektekhez.
Vegye fel velünk a kapcsolatot vásárlásra és konzultációra
Ha érdekli a portál megmunkáló központjaink, vagy további információkra van szüksége a telepítési követelményekről, kérjük, ne habozzon kapcsolatba lépni velünk. Szakértői csapatunk készen áll arra, hogy szakmai tanácsokat és támogatást nyújtson Önnek. Függetlenül attól, hogy kicsi - méretarányú műhely vagy egy nagy méretű gyártó vállalkozás, segíthetünk a gyártási igényekhez a legmegfelelőbb portál megmunkálóközpont kiválasztásában, és biztosíthatjuk a sima telepítési folyamatot.
Referenciák
- Peter J. Ulintz "Kézikönyve a szerszámgép -tervezés és alkalmazásokról"
- Mark E. Cook "CNC megmunkálási kézikönyve"
- Gyártó telepítési kézikönyvei a portál megmunkálási központokhoz
